汽车模高低落差位的分模处理技巧

更新时间:2019/1/6 15:24:07信息编号:1039-2005786
所属分类:
教育培训 设计培训
所在区域:
东莞 横沥
详细地址:
广东省东莞市横沥镇新城工业区兴业路119号
联 系 人:
李老师
电  话:
15024139329
联系QQ:
联系QQ 1396230202
收录查询: 百度 搜狗 360   分享更易传播
赶驴网提醒您:1、在办理服务前请确认对方资质, 夸大的宣传和承诺不要轻信!2.任何要求预付定金、汇款至个人银行账户等方式均存在风险,谨防上当受骗!
详细介绍

分模在模具设计当中占的比分很重,模分不开,整套模具就无法设计jJa。分模最常用两种方法是面分模和实体分模,用哪一种方法由产品来决定,如下图产品,高低落差很大,拉面的话不好衔接,最好的方法就是用实体分模来自www.ganlv5.com。下面我来分享一下实体分模的方法赶 驴 网

1、先将产品摆正,然后用抽取曲线命令将分型线抽取出来,注意抽取方向的矢量来自www.ganlv5.com

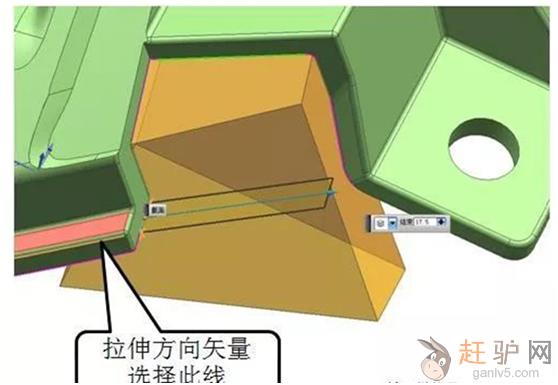

2、用拉伸命令拉伸出两个辅助面,注意拉伸方向的矢量g~a~n~l~v~5~c~o~m

3、用创建方块命令做出一个实体,实体对应的面替换的辅助面和分型面上,然后去除参数,删除辅助

4、用拉伸命令再拉伸出两个辅助面,注意拉伸方向的矢量g.a.n.l.v.5.c.o.m

5、用创建方块命令做出一个实体,实体对应的面替换到辅助面上,然后去除参数,删除辅助面,同样的方法创建赶.驴.网

6、将所有的实体求和起来,倒R角与分型线对应,结果如下图所示ganlv5.com



更多详情请咨询李老师:13018639977(微信同号)QQ:2033825601
